شوف بالن چیست؟ معرفی هیتر منتل آزمایشگاهی
شوف بالن آزمایشگاهی که با نام‌های هیتر منتل (Heating Mantle)، شوف بالون و هیتینگ منتل نیز شناخته می‌شود، یکی از تجهیزات گرمایشی مهم در آزمایشگاه‌های شیمی، مراکز تحقیقاتی، دانشگاه‌ها و صنایع دارویی است. این دستگاه برای حرارت‌دهی به بالن‌های ته‌گرد طراحی شده و در فرایندهایی مانند تقطیر، رفلاکس، استخراج ترکیبات شیمیایی و انجام واکنش‌های نیازمند گرمایش کاربرد دارد.
ساختار شوف بالن به‌گونه‌ای طراحی شده است که بالن ته‌گرد درون محفظه حرارتی آن قرار می‌گیرد و گرما از طریق المنت الکتریکی به بدنه بالن منتقل می‌شود. این طراحی، امکان حرارت‌دهی بدون استفاده از شعله مستقیم را فراهم می‌کند.
یکی از ویژگی‌های مهم هیتر منتل، سازگاری محفظه گرمایشی آن با شکل منحنی بالن‌های ته‌گرد است. این ویژگی باعث می‌شود سطح مناسبی از بدنه بالن با محفظه گرم‌کننده تماس داشته باشد.
شوف بالن در مدل‌های مختلف ساده، دیجیتال، همزن‌دار و چندخانه تولید می‌شود و انتخاب مدل مناسب به حجم بالن، نوع فرایند، توان دستگاه و شیوه کنترل گرمایش بستگی دارد.
کاربرد شوف بالن در آزمایشگاه
هیتر منتل در بسیاری از فعالیت‌های آزمایشگاهی که به حرارت‌دهی به بالن ته‌گرد نیاز دارند، مورد استفاده قرار می‌گیرد.

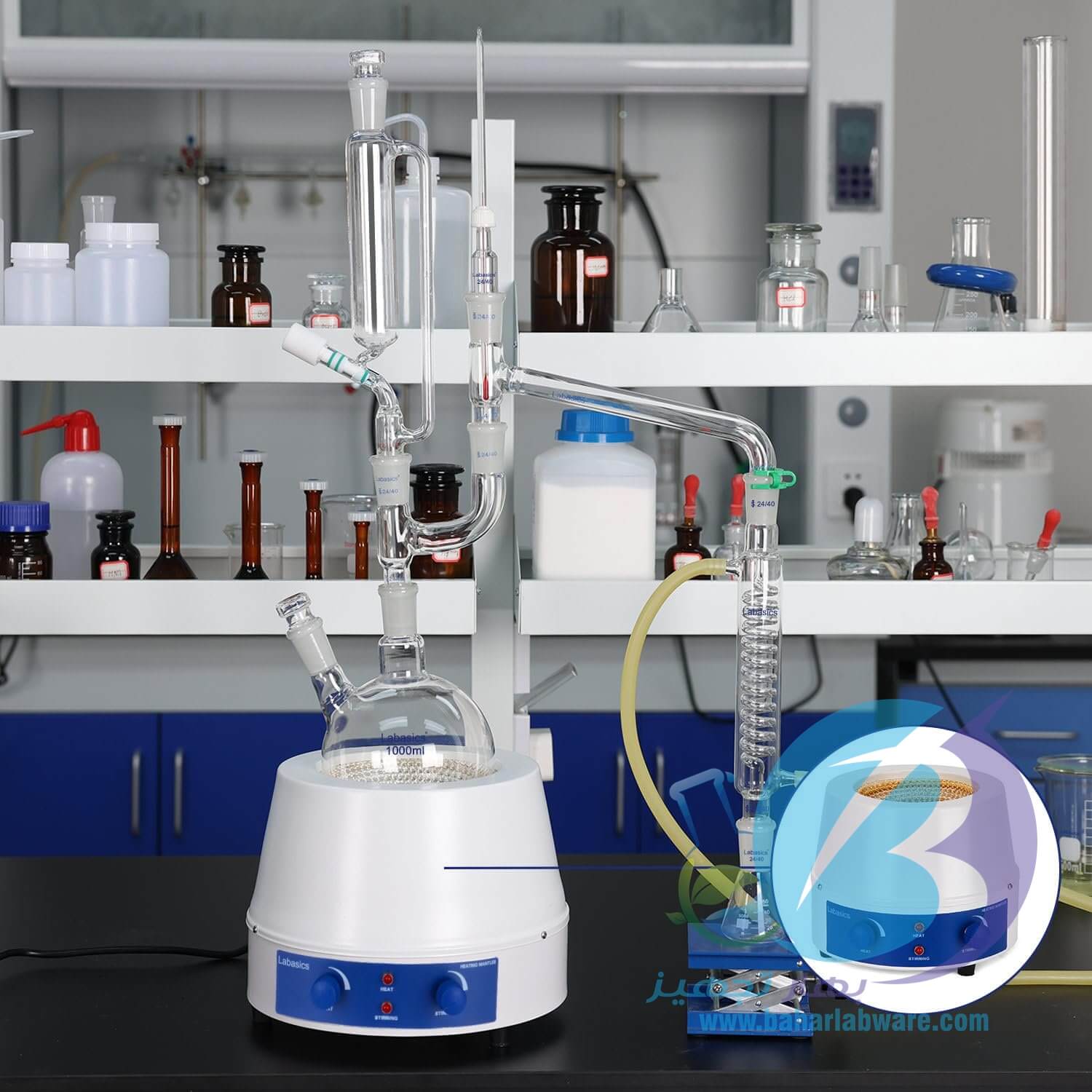

استفاده از شوف بالن در تقطیر آزمایشگاهی
یکی از مهم‌ترین کاربردهای شوف بالن، استفاده به‌عنوان منبع حرارتی در فرایند تقطیر است.
در یک مجموعه تقطیر، بالن ته‌گرد حاوی نمونه داخل محفظه هیتر منتل قرار می‌گیرد. با افزایش دما، ترکیبات فرّار متناسب با شرایط فرایند تبخیر می‌شوند و بخارات حاصل از طریق اتصالات شیشه‌ای به سمت مبرد یا کندانسور منتقل می‌شوند.
مبرد آزمایشگاهی با خنک‌کردن بخارات، باعث چگالش و تبدیل آن‌ها به مایع می‌شود. سپس مایع حاصل در ظرف جمع‌آوری مناسب دریافت می‌شود.
در این فرایند، انتخاب صحیح بالن ته‌گرد، مبرد آزمایشگاهی، رابط تقطیر و شوف بالن اهمیت زیادی دارد.
برای آشنایی با تجهیزات موردنیاز این فرایند می‌توانید بخش شیشه‌آلات آزمایشگاهی بهار تجهیز را مشاهده کنید.
کاربرد هیتر منتل در رفلاکس
رفلاکس یکی از روش‌های رایج در شیمی آلی و سنتز مواد است. در این فرایند، مخلوط واکنش حرارت داده می‌شود و بخارات ایجادشده پس از عبور از مبرد، مجدداً به بالن بازمی‌گردند.
شوف بالن می‌تواند حرارت موردنیاز این فرایند را تأمین کند.
برای اجرای رفلاکس، معمولاً از یک بالن ته‌گرد، مبرد مناسب، اتصالات شیشه‌ای و منبع حرارتی استفاده می‌شود.
نوع مبرد و شرایط گرمایش باید براساس ویژگی‌های مواد و روش آزمایش انتخاب شوند.
استفاده در استخراج ترکیبات شیمیایی
در بسیاری از روش‌های استخراج، برای انتقال یا جداسازی ترکیبات از نمونه‌ها به گرمایش نیاز است.
هیتر منتل می‌تواند در مجموعه‌های استخراج مناسب که از بالن ته‌گرد استفاده می‌کنند، نقش منبع حرارتی را داشته باشد.
همچنین در بعضی تجهیزات آزمایشگاهی مرتبط با استخراج ترکیبات فرّار گیاهی، از مجموعه‌های تقطیر و شیشه‌آلات مخصوص استفاده می‌شود.
یکی از نمونه‌های شناخته‌شده این تجهیزات، دستگاه اسانس‌گیری کلونجر است که در برخی آزمایش‌های استخراج و اندازه‌گیری روغن‌های فرّار گیاهی کاربرد دارد.
انتخاب منبع حرارتی مناسب برای این مجموعه باید براساس ساختار دستگاه و دستورالعمل آزمایش انجام شود.
کاربرد شوف بالن در سنتز مواد شیمیایی
در بعضی واکنش‌های شیمیایی، لازم است نمونه‌ها برای مدت مشخصی گرم شوند.
شوف بالن در چنین فرایندهایی به‌عنوان یک منبع گرمایشی قابل استفاده است.
استفاده از هیتر منتل به‌ویژه زمانی کاربرد دارد که ظرف واکنش از نوع بالن ته‌گرد باشد.
بااین‌حال، کنترل دمای واقعی واکنش، انتخاب حلال مناسب و رعایت اصول ایمنی از موضوعات ضروری در این فرایندها هستند.
انواع شوف بالن آزمایشگاهی
شوف بالن‌ها براساس نوع سیستم کنترل گرمایش، ساختار دستگاه و امکانات جانبی در مدل‌های مختلف تولید می‌شوند.
شوف بالن ساده یا آنالوگ

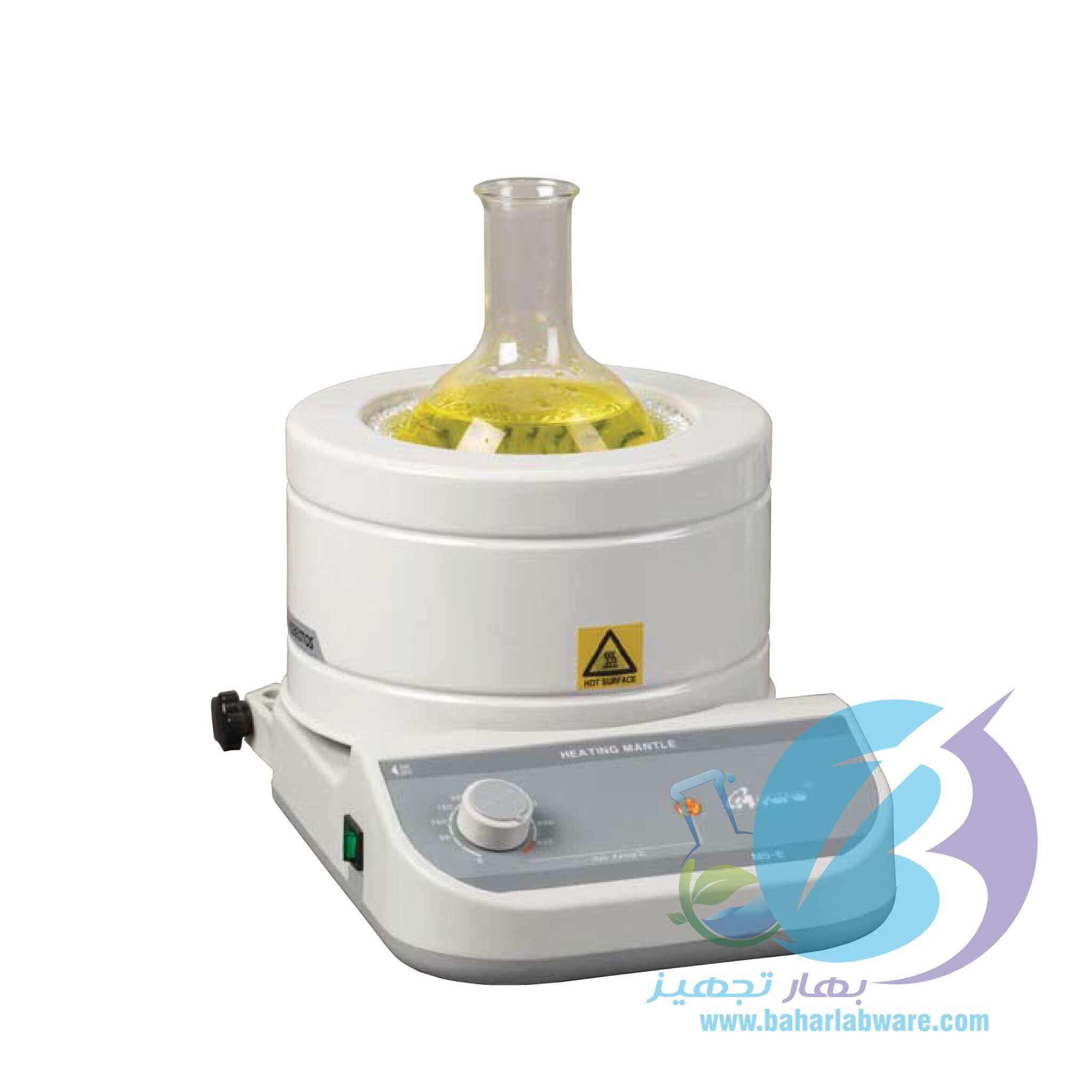

شوف بالن آنالوگ یکی از انواع متداول هیتر منتل است که معمولاً دارای یک کنترل‌کننده چرخشی برای تنظیم توان گرمایش است.
این مدل در بسیاری از فعالیت‌های عمومی آزمایشگاهی مانند تقطیر و رفلاکس استفاده می‌شود.
در شوف بالن آنالوگ، تغییر وضعیت کنترل‌کننده معمولاً توان اعمال‌شده به المنت را تغییر می‌دهد؛ بنابراین نباید آن را معادل تنظیم دقیق دمای مایع داخل بالن در نظر گرفت.

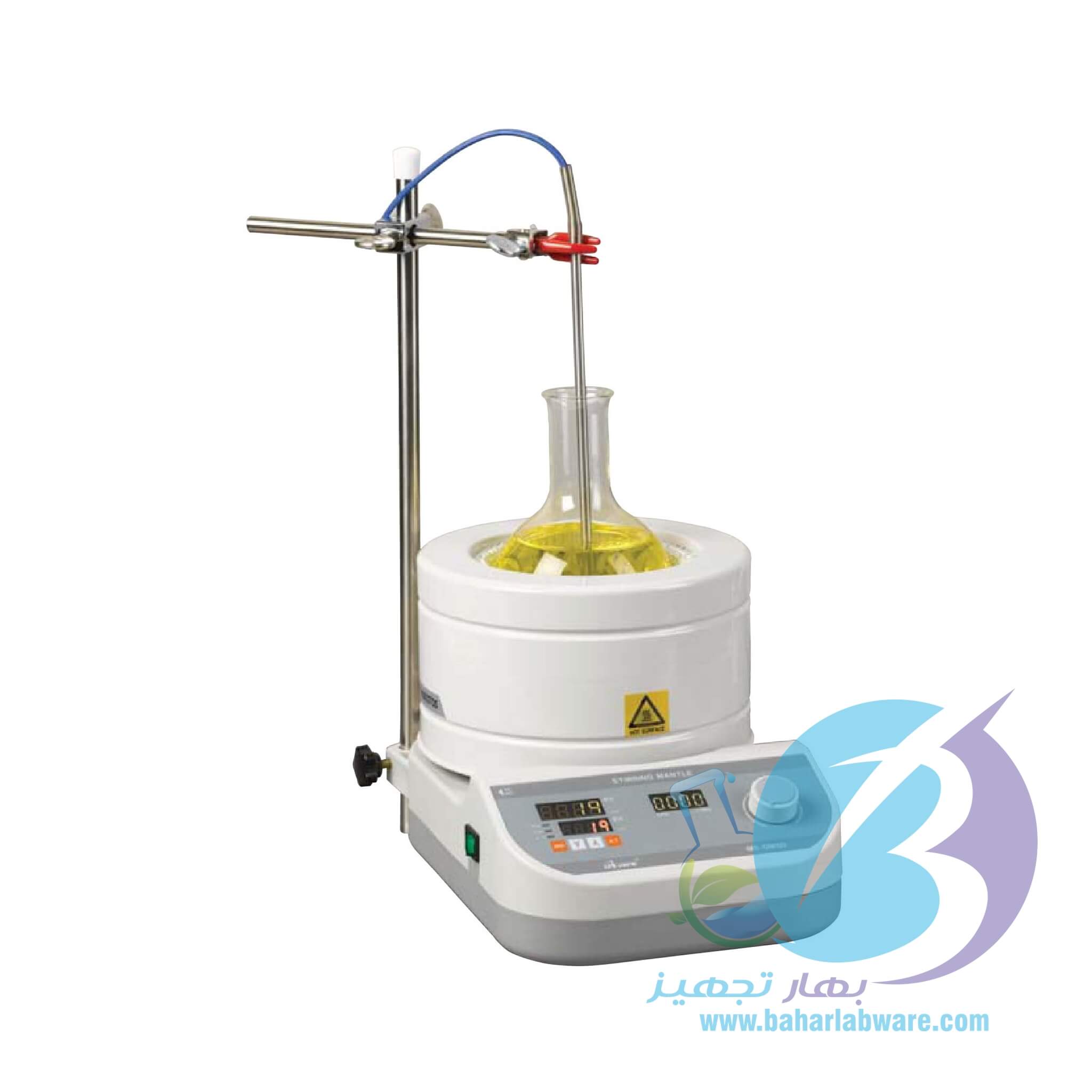

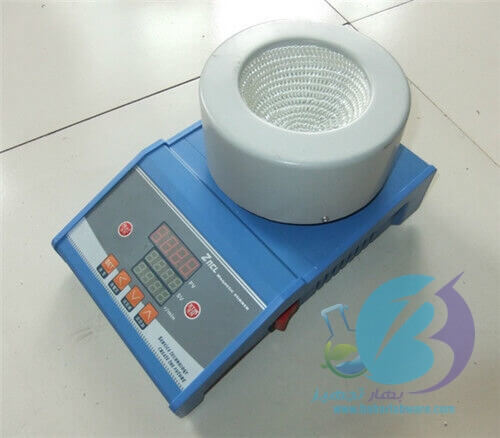

شوف بالن دیجیتال
شوف بالن دیجیتال معمولاً دارای نمایشگر و سیستم کنترل الکترونیکی است.
امکانات این دستگاه بسته به برند و مدل متفاوت است و ممکن است شامل قابلیت‌هایی مانند نمایش تنظیمات گرمایش، اتصال حسگر دما و کنترل دقیق‌تر شرایط حرارتی باشد.
در هنگام انتخاب هیتر منتل دیجیتال، باید مشخص شود نمایشگر دمای محفظه یا دمای نمونه را نشان می‌دهد.

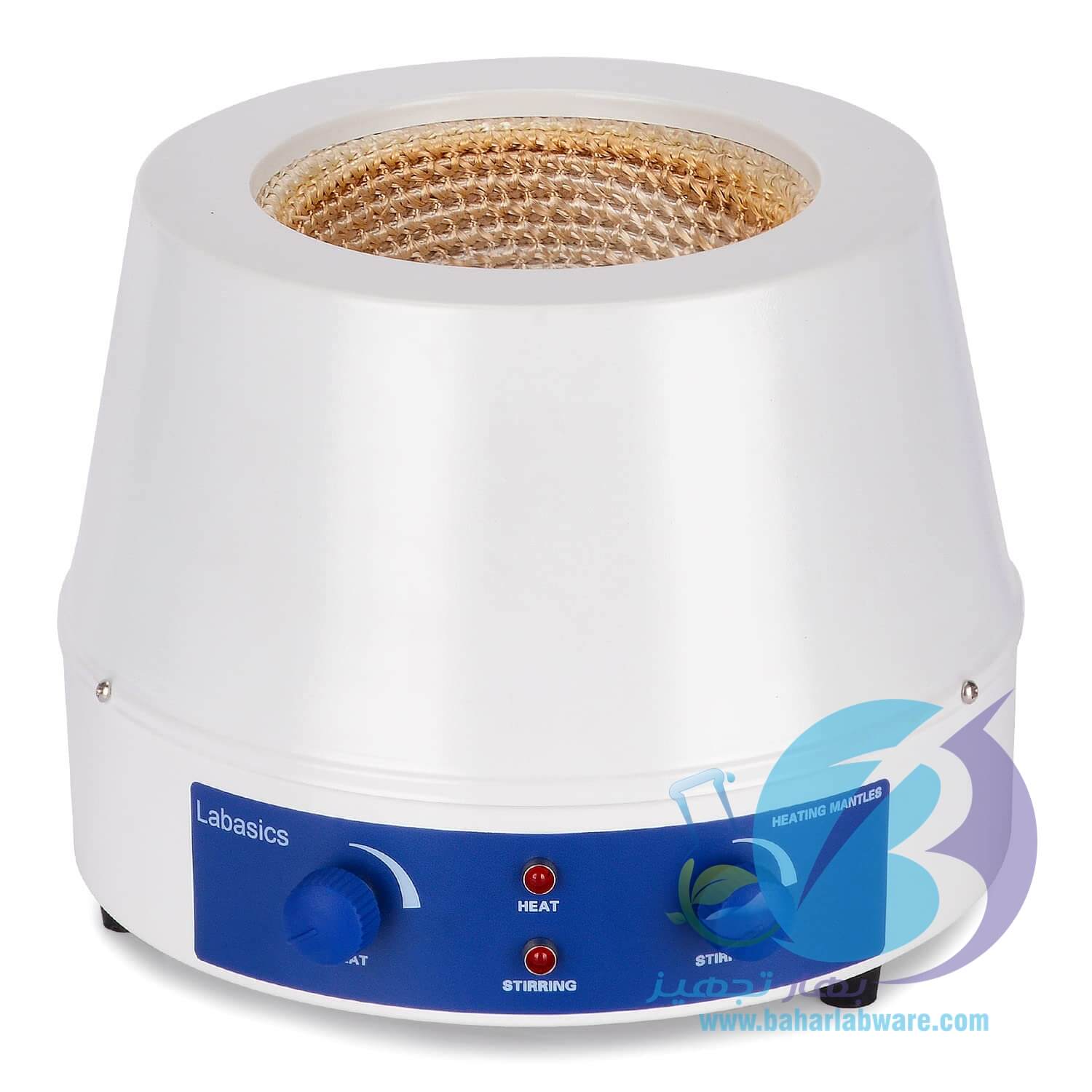

شوف بالن همزن‌دار
شوف بالن همزن‌دار علاوه بر سیستم گرمایش، دارای همزن مغناطیسی داخلی است.
این دستگاه برای فرایندهایی که به گرم‌کردن و هم‌زدن هم‌زمان محلول نیاز دارند، کاربرد دارد.
سرعت هم‌زدن، حجم نمونه و ویسکوزیته محلول باید با ظرفیت دستگاه سازگار باشند.

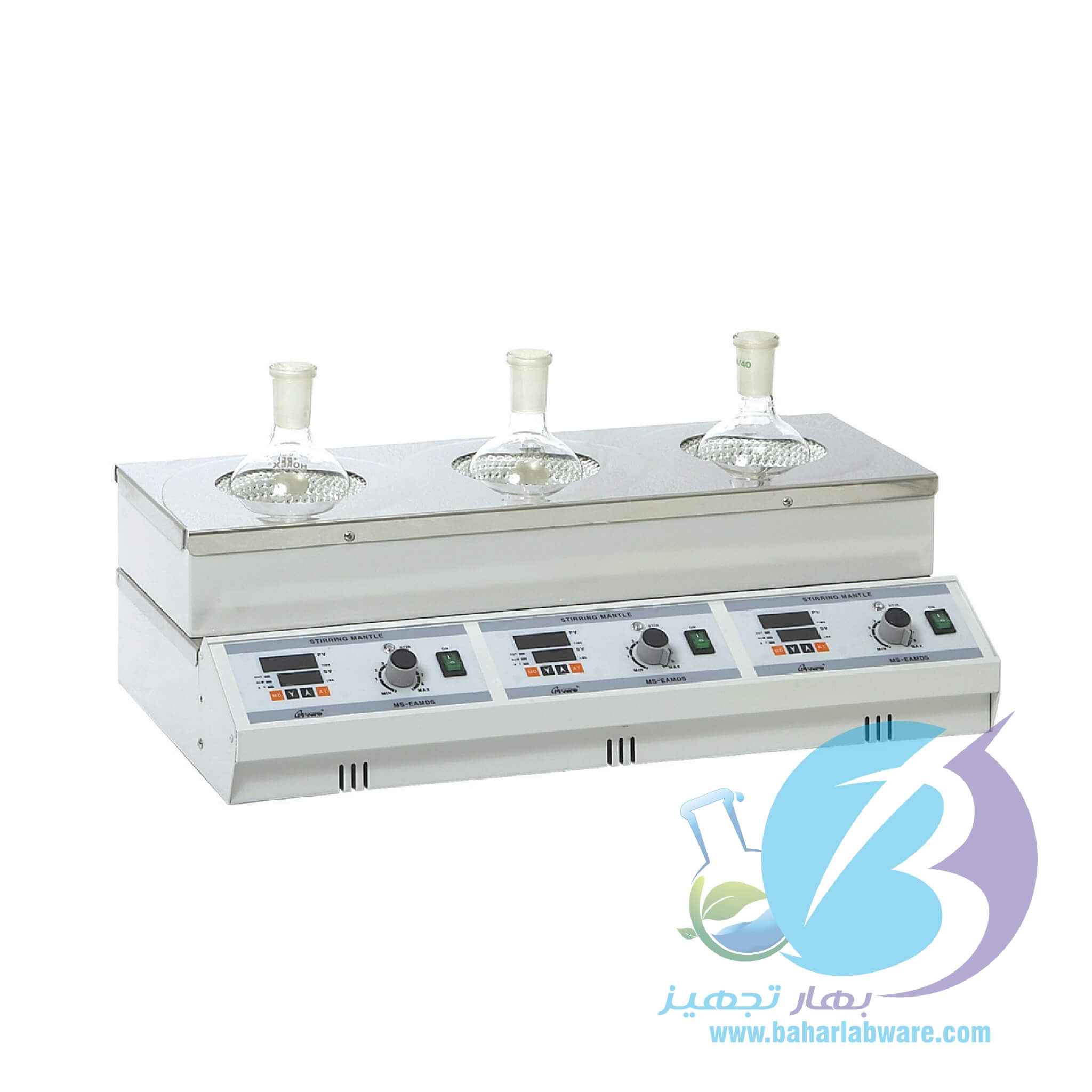

شوف بالن چندخانه
هیتر منتل چندخانه برای گرمایش هم‌زمان چند بالن در شرایط آزمایشگاهی طراحی شده است.
این مدل در آزمایشگاه‌هایی که چند نمونه به‌صورت موازی بررسی می‌شوند، کاربرد دارد.
تعداد خانه‌ها، ظرفیت هر محفظه و امکان تنظیم مستقل گرمایش از مشخصات مهم این دستگاه هستند.
ظرفیت شوف بالن آزمایشگاهی
یکی از مهم‌ترین عوامل در انتخاب و خرید شوف بالن، ظرفیت دستگاه است.
هیتر منتل‌ها در اندازه‌های متنوعی مانند ۱۰۰، ۲۵۰، ۵۰۰، ۱۰۰۰ و ۲۰۰۰ میلی‌لیتر تولید می‌شوند. ظرفیت‌های کوچک‌تر و بزرگ‌تر نیز بسته به تولیدکننده موجود هستند.
شوف بالن ۲۵۰ میلی‌لیتری
این مدل برای بالن‌های ته‌گرد با ظرفیت اسمی متناظر و ابعاد سازگار طراحی شده و در آزمایش‌های مقیاس کوچک مورد استفاده قرار می‌گیرد.
شوف بالن ۵۰۰ میلی‌لیتری
شوف بالن ۵۰۰ میلی‌لیتری یا هیتر منتل نیم‌لیتری یکی از ظرفیت‌های متداول آزمایشگاهی است.
این دستگاه در بسیاری از فرایندهای تقطیر، رفلاکس و گرمایش نمونه‌ها کاربرد دارد.
شوف بالن یک لیتری
شوف بالن یک لیتری برای استفاده با بالن ته‌گرد ۱۰۰۰ میلی‌لیتری با ابعاد سازگار طراحی می‌شود.
انتخاب توان و نوع کنترل گرمایش باید متناسب با شرایط فرایند انجام شود.
شوف بالن دو لیتری و ظرفیت‌های بالاتر
در فعالیت‌هایی که حجم نمونه بیشتر است، می‌توان از شوف بالن‌های دو لیتری یا دستگاه‌هایی با ظرفیت بیشتر استفاده کرد.
در این مدل‌ها، بررسی توان حرارتی، پایداری مجموعه و الزامات ایمنی اهمیت بیشتری دارد.
توجه: ظرفیت اسمی شوف بالن به اندازه بالن سازگار اشاره دارد و به معنی مجاز بودن پر کردن کامل بالن در تمام آزمایش‌ها نیست.
اجزای اصلی شوف بالن
شوف بالن بسته به طراحی سازنده از بخش‌های مختلفی تشکیل شده است.
بدنه دستگاه: ساختار اصلی و محافظ اجزای داخلی هیتر منتل است.
محفظه حرارتی: قسمتی منحنی‌شکل است که بالن ته‌گرد داخل آن قرار می‌گیرد.
المنت گرمایشی: انرژی الکتریکی را به گرما تبدیل می‌کند.
عایق حرارتی: انتقال نامطلوب گرما به سایر بخش‌های دستگاه را کاهش می‌دهد.
سیستم تنظیم گرمایش: برای کنترل توان یا دما، متناسب با نوع دستگاه، استفاده می‌شود.
سیستم نمایش و حسگر: در بعضی مدل‌های دیجیتال وجود دارد.
همزن مغناطیسی: در مدل‌های همزن‌دار امکان اختلاط محلول را فراهم می‌کند.
تفاوت شوف بالن و هات پلیت آزمایشگاهی
شوف بالن و هات پلیت هر دو از تجهیزات گرمایشی آزمایشگاهی هستند، اما ساختار و کاربرد یکسانی ندارند.
شوف بالن: دارای محفظه حرارتی منحنی‌شکل برای قرارگیری بالن ته‌گرد است.
هات پلیت ساده: دارای صفحه گرم‌کننده صاف برای حرارت‌دهی به ظروف سازگار است.
هات پلیت مگنت‌دار: علاوه بر صفحه گرمایش، قابلیت هم‌زدن مغناطیسی محلول را نیز دارد.
در فرایندهایی مانند تقطیر و رفلاکس که از بالن ته‌گرد استفاده می‌شود، شوف بالن معمولاً انتخاب مناسب‌تری است.
در مقابل، برای حرارت‌دهی به بشر و ظروف کف‌صاف سازگار، هات پلیت می‌تواند کاربرد بیشتری داشته باشد.
بنابراین انتخاب بین این تجهیزات به نوع ظرف، شرایط آزمایش و نیاز به هم‌زدن محلول بستگی دارد.
شیشه‌آلات مورد استفاده همراه با شوف بالن
شوف بالن معمولاً به‌تنهایی استفاده نمی‌شود و در بسیاری از فرایندهای آزمایشگاهی، بخشی از یک مجموعه متشکل از شیشه‌آلات و تجهیزات مختلف است.
بالن ته‌گرد آزمایشگاهی
بالن ته‌گرد یکی از اصلی‌ترین ظروف مورد استفاده همراه با هیتر منتل است.
شکل کروی بخش پایینی بالن باعث می‌شود بتوان آن را در محفظه منحنی شوف بالن قرار داد.
بالن‌های ته‌گرد در ظرفیت‌ها و طراحی‌های مختلف تولید می‌شوند و در تقطیر، رفلاکس و واکنش‌های شیمیایی کاربرد دارند.
هنگام انتخاب بالن، باید ظرفیت، نوع اتصال و مقاومت آن در برابر شرایط فرایند بررسی شود.
مبرد یا کندانسور آزمایشگاهی
مبرد آزمایشگاهی در فرایندهایی مانند تقطیر و رفلاکس برای خنک‌کردن بخارات و تبدیل آن‌ها به مایع استفاده می‌شود.
مبردها در انواع مختلفی مانند مبرد لیبیگ، آلین و گراهام تولید می‌شوند.
انتخاب نوع کندانسور باید با ماهیت فرایند، حلال و شرایط آزمایش متناسب باشد.
رابط و آداپتور تقطیر
در مجموعه‌های تقطیر، از رابط‌های شیشه‌ای برای اتصال بالن، مبرد و سایر اجزای دستگاه استفاده می‌شود.
جنس، نوع اتصال و ابعاد این قطعات باید با تجهیزات مورد استفاده سازگار باشد.
دستگاه اسانس‌گیری کلونجر
در بعضی روش‌های استخراج روغن‌های فرّار از گیاهان، دستگاه کلونجر به کار می‌رود.
این وسیله از مجموعه‌ای از قطعات شیشه‌ای برای انجام تقطیر، چگالش و جداسازی فازها تشکیل شده است.
برای مطالعه ویژگی‌ها و کاربرد این وسیله می‌توانید صفحه دستگاه اسانس‌گیری کلونجر را مشاهده کنید.
مزایای استفاده از هیتر منتل آزمایشگاهی
گرمایش بدون شعله مستقیم
شوف بالن برای تولید حرارت به انرژی الکتریکی متکی است و نیازی به شعله مستقیم ندارد.
البته استفاده از آن برای کار با مواد اشتعال‌پذیر همچنان نیازمند ارزیابی خطر و رعایت الزامات ایمنی است.
سازگاری با بالن ته‌گرد
ساختار محفظه حرارتی به‌گونه‌ای طراحی شده است که بتوان بالن‌های ته‌گرد با اندازه مناسب را درون آن قرار داد.
امکان انتخاب ظرفیت‌های متفاوت
وجود هیتر منتل در ظرفیت‌های مختلف امکان انتخاب دستگاه متناسب با حجم نمونه و اندازه بالن را فراهم می‌کند.
تنوع در امکانات کنترلی
مدل‌های ساده، دیجیتال و همزن‌دار امکانات متفاوتی برای فعالیت‌های آزمایشگاهی ارائه می‌دهند.
نکات مهم هنگام خرید شوف بالن آزمایشگاهی
در انتخاب هیتر منتل باید مشخصات فنی دستگاه با نیاز واقعی آزمایشگاه هماهنگ باشد.
ظرفیت دستگاه
ظرفیت و ابعاد محفظه شوف بالن باید با بالن ته‌گرد مورد استفاده مطابقت داشته باشد.
توان حرارتی
توان دستگاه باید با حجم نمونه و نوع فرایند متناسب باشد.
توان بالاتر الزاماً به معنی عملکرد بهتر برای تمام کاربردها نیست.
سیستم کنترل دما
در بعضی آزمایش‌ها کنترل میزان گرمایش کافی است؛ اما برخی فرایندها به اندازه‌گیری و کنترل دقیق دمای نمونه نیاز دارند.
این ویژگی باید مطابق امکانات واقعی دستگاه بررسی شود.
جنس و کیفیت محفظه
کیفیت محفظه گرمایشی و عایق‌بندی دستگاه می‌تواند بر دوام و عملکرد آن اثرگذار باشد.
نوع دستگاه
آنالوگ، دیجیتال یا همزن‌دار بودن هیتر منتل باید براساس نوع فعالیت آزمایشگاه انتخاب شود.
برند و خدمات پس از فروش
برند، گارانتی، امکان تأمین قطعات و خدمات پس از فروش از عوامل مهم انتخاب دستگاه هستند.
نکات ایمنی هنگام استفاده از شوف بالن
رعایت اصول ایمنی در استفاده از تجهیزات گرمایشی آزمایشگاهی ضروری است.
- پیش از استفاده، کابل برق و محفظه دستگاه بررسی شود.
- از بالن ترک‌خورده یا آسیب‌دیده استفاده نشود.
- مجموعه شیشه‌ای در صورت نیاز به‌درستی مهار شود.
- مواد شیمیایی روی محفظه حرارتی نریزند.
- شرایط تهویه و خطرات مواد بررسی شوند.
- از گرم‌کردن سامانه‌های بسته با خطر افزایش فشار خودداری شود.
- پس از خاموش کردن دستگاه، تا زمان سرد شدن کامل به محفظه داغ دست زده نشود.
- برای کار با مواد اشتعال‌پذیر، مناسب بودن تجهیزات و روش کار بررسی شود.
قیمت شوف بالن آزمایشگاهی
قیمت شوف بالن به عوامل مختلفی مانند برند، ظرفیت، توان حرارتی، نوع سیستم کنترل و امکانات دستگاه بستگی دارد.
برای مثال، شوف بالن ساده و مدل دیجیتال ممکن است از نظر امکانات و قیمت تفاوت داشته باشند.
همچنین دستگاه‌های همزن‌دار و چندخانه معمولاً دارای ساختار متفاوتی هستند که می‌تواند بر قیمت نهایی تأثیر بگذارد.
در هنگام مقایسه قیمت هیتر منتل، بهتر است علاوه بر هزینه اولیه، کیفیت ساخت، امکانات کنترلی، ظرفیت و شرایط خدمات پس از فروش نیز بررسی شود.
خرید شوف بالن از بهار تجهیز
برای انتخاب و خرید شوف بالن آزمایشگاهی، ابتدا باید ظرفیت بالن، نوع آزمایش و امکانات موردنیاز مشخص شود.
در مجموعه بهار تجهیز می‌توانید برای بررسی مدل‌های قابل‌تأمین، دریافت مشخصات فنی و استعلام قیمت شوف بالن یا هیتر منتل اقدام کنید.
همچنین برای تکمیل تجهیزات تقطیر و رفلاکس، انتخاب شیشه‌آلات مناسب مانند بالن ته‌گرد، مبرد و رابط‌های شیشه‌ای اهمیت دارد.
سؤالات متداول درباره شوف بالن
شوف بالن چیست؟
شوف بالن یا هیتر منتل دستگاهی الکتریکی برای حرارت‌دهی به بالن ته‌گرد است که در تقطیر، رفلاکس، استخراج و واکنش‌های شیمیایی کاربرد دارد.
آیا شوف بالن همان هیتر منتل است؟
بله. شوف بالن، شوف بالون و هیتر منتل نام‌های رایج یک گروه از تجهیزات گرمایشی آزمایشگاهی هستند.
آیا شوف بالن برای تقطیر مناسب است؟
بله. این دستگاه یکی از منابع گرمایشی متداول برای فرایندهای تقطیر با بالن ته‌گرد است.
تفاوت شوف بالن ساده و دیجیتال چیست؟
مدل ساده معمولاً از کنترل توان گرمایش استفاده می‌کند؛ اما مدل دیجیتال بسته به طراحی سازنده ممکن است دارای نمایشگر و امکانات کنترلی بیشتری باشد.
شوف بالن ۵۰۰ میلی‌لیتری برای چه ظرفی مناسب است؟
برای بالن ته‌گرد با ظرفیت اسمی ۵۰۰ میلی‌لیتر و ابعاد سازگار با محفظه دستگاه طراحی می‌شود.
آیا شوف بالن همزن‌دار وجود دارد؟
بله. برخی مدل‌ها علاوه بر سیستم گرمایش، دارای همزن مغناطیسی داخلی هستند.
آیا می‌توان دمای مایع را با شوف بالن دقیق تنظیم کرد؟
این موضوع به نوع کنترل دستگاه و وجود حسگر مناسب بستگی دارد. در مدل‌های ساده، تنظیم توان گرمایش لزوماً به معنی تنظیم دقیق دمای نمونه نیست.
قیمت هیتر منتل به چه عواملی بستگی دارد؟
ظرفیت، برند، توان، نوع کنترل، امکانات دیجیتال و خدمات پس از فروش از مهم‌ترین عوامل مؤثر بر قیمت هستند.
جمع‌بندی
شوف بالن یا هیتر منتل آزمایشگاهی یکی از تجهیزات مهم برای حرارت‌دهی به بالن‌های ته‌گرد در آزمایشگاه‌های شیمی، مراکز تحقیقاتی و صنایع مرتبط است.
این دستگاه در فرایندهایی مانند تقطیر، رفلاکس، استخراج و سنتز مواد کاربرد دارد و در مدل‌های متنوع ساده، دیجیتال، همزن‌دار و چندخانه تولید می‌شود.
برای انتخاب دستگاه مناسب، بررسی ظرفیت بالن، توان حرارتی، سیستم کنترل، کیفیت ساخت و شرایط ایمنی اهمیت زیادی دارد.
انتخاب صحیح شوف بالن در کنار شیشه‌آلات سازگار، به اجرای مناسب‌تر فرایندهای آزمایشگاهی کمک می‌کند.
برای خرید شوف بالن (هیتر منتل) آزمایشگاهی، دریافت مشاوره تخصصی، اطلاع از قیمت روز، ظرفیت‌ها و مدل‌های قابل تأمین، می‌توانید از طریق صفحه تماس با ما با کارشناسان فروش بهار تجهیز در ارتباط باشید. کارشناسان ما آماده‌اند تا متناسب با نیازهای آزمایشگاه شما، بهترین گزینه را برای انتخاب و خرید هیتر منتل مناسب معرفی کنند.
